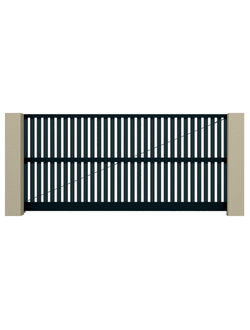

Откатные ворота Alutech Prestige

Сортировать

Откатные ворота представляют собой самонесущую конструкцию, в которой рама ворот с заполнением перемещается по роликовым опорам, установленным на фундаменте вне зоны проезда ворот (за проемом).

Устанавливаются на объектах как частного, так и промышленного строительства.

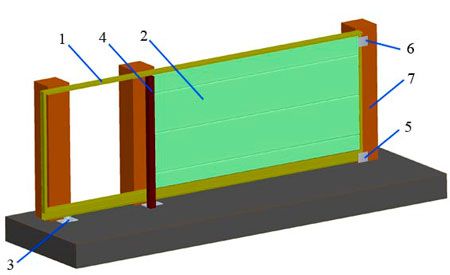

Конструкция откатных самонесущих ворот


  1. Рама створки ворот
  2. Заполнение ворот
  3. Роликовая опора
  4. Столб с поддерживающим кронштейном и роликами
  5. Улавливатель нижний
  6. Улавливатель верхний
  7. Столбы








В конструкции рамы откатных ворот используется

совмещенный алюминиевый профиль шины и рамы,

обеспечивающий прочность и надежность конструкции

в процессе эксплуатации.




В откатных воротах применяются роликовые опоры

с использованием высококачественных полимерных

материалов, а также нейлоновая рейка, которая

обеспечивает бесшумность, плавность хода и

долговечность эксплуатации изделия.




Дополнительные опции для откатных ворот


Въездные ворота серии ADS400 могут комплектоваться следующими дополнительными позициями.


Рама опорная для бетонирования


Рама предназначена для установки створки откатных ворот. Перед установкой створки необходимо позиционировать опоры роликовые в соответствии с их расположением на опорной раме.


Устанавливается в соответствии с инструкцией по подготовке проема откатных ворот.


Фундамент под опорную раму и столбы должен быть заглублен не менее чем на 1,3 м от уровня земли и залит на песчано-гравийную подушку толщиной 0,3–0,4 м.


Фундамент можно бетонировать бетоном класса С16/20 (М250).

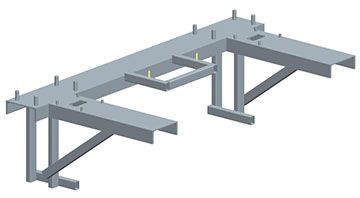

Рама с использованием удерживающих столбов.

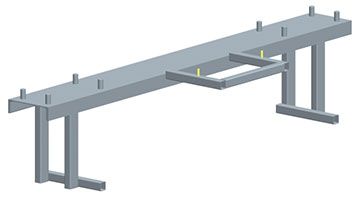

Рама без использования столбов.


Столб поддерживающий и раскос


Предназначен для удержания створки откатных ворот в вертикальном положении. Столб устанвливается на опорную раму вертикально и крепится с помощью резьбовых соединений.


  1. створка ворот;
  2. рама ворот опорная;
  3. столб удерживающий;
  4. ролик поддерживающий FLGU.400.0606;
  5. кронштейн FLGU.400.0901;
  6. крепеж.

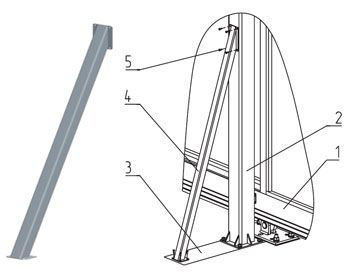

Раскос рекомендуется устанавливать на поддерживающий столб при высоте проема более 1900 мм.

Крепление осуществляеться с помощью саморезов.


  1. створка;
  2. столб удерживающий;
  3. рама ворот опорная;
  4. раскос;
  5. винт самонарезающий.







Полимерная зубчатая рейка


Рейка устанавливается на профиль шины откатных ворот. Обеспечивает бесшумность работы и плавность хода, а также простоту крепления (не требуются сварочные операции). Подходит к приводам NICE и AN-motors.
